锅炉控制柜

最低售价仅¥1500

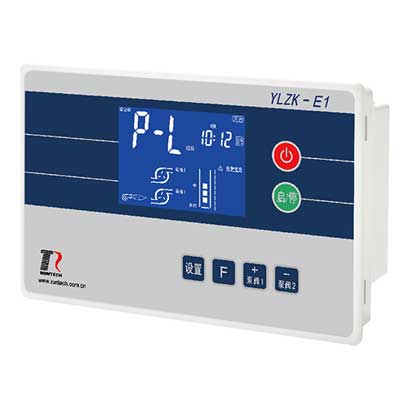

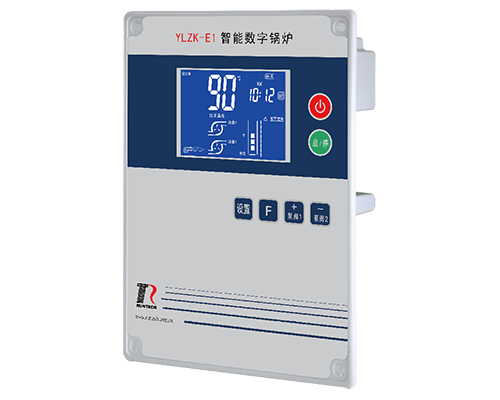

YLZK系列锅炉电脑控制器是我公司吸收国外先进技术,结合国内锅炉控制的实际需要和具体应用,采用现代电脑控制技术,而推出的

YLZK-E1、YLZK-E2、YLZK-X1、YLZK-X2、YLZK-E4、YLZK-W4、IPK2型等全系列多规格锅炉控制系统。

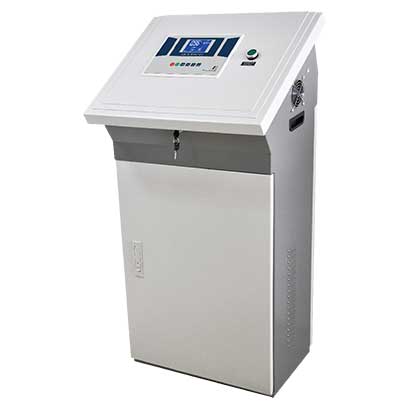

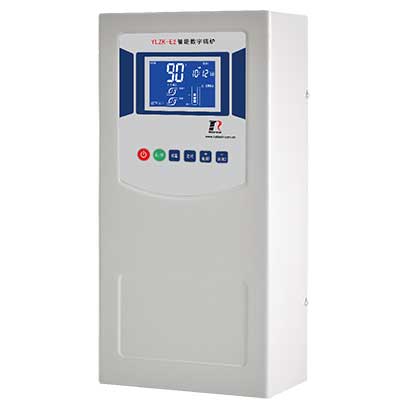

锅炉控制柜(图1)

一、概述
YLZK系列锅炉电脑控制器是我公司吸收国外先进技术,结合国内锅炉控制的实际需要和具体应用,采用现代电脑控制技术,而推出的新一代燃油燃气锅炉电脑控制器。适用于燃油燃气锅炉、电加热锅炉、蒸汽锅炉、承压热水锅炉、常压热水锅炉和导热油锅炉的自动控制,具有锅炉水位控制、炉水温度控制、蒸汽压力控制、极限低水位报警和联锁保护、蒸汽压力超高报警和联锁保护等自动控制功能。具有可靠性高、自动化程度高、使用方便、操作简单、功能丰富、控制灵活、造型美观、品种齐全、性能价格比高等优点。
本说明书包含了YLZK-E2系列控制器所有支持的控制类型的描述,对于具体型号的控制器,并不一定完全具有本说明书描述的功能。因此,在阅读完该说明书后,还应详细阅读具体型号控制器的《快速操作指南》。

二、安装接线
2.1 安装方法
①按“外形及开孔尺寸图”开安装孔,将需接电线从开孔处穿出。
②按“用户接线图”将所需接入的各强、弱电线分别与控制器相应端子连接。
③将控制器装入安装孔。
④如需检修控制器,可将端子方便地拔出,不用拆除接入的电线;当将端子插入控制器时,应确保接插到位。

2.2 输入信号(可能的输入信号)
2.2.1 接线
输入信号的接线请使用0.3mm2的铜质多股软导线,应尽可能使用屏蔽电缆。屏蔽电缆的屏蔽层(铜网)请接在安装立柱上,并通过螺丝与线路板压紧。
2.2.2 温度传感器
使用热敏电阻(NTC)作为温度传感器,分度号为:R(25℃)=100K,B(25℃/50℃)=3950K。
2.2.3 压力传感器
压力传感器使用压力控制器(压力开关)、电接点压力表。请将压力控制器的常闭触点(压力低于低整定值时该触点闭合;压力高于高整定值时该触点断开)接入控制器。
当压力传感器为压力变送器时,本控制器支持4~20mA的输入信号,但订货时需做说明。此时应将电路板上相应通道的拨码开关调至电流侧(I1或I2侧),并需设置量程。
2.2.4 水位传感器
水位传感器使用水位电极。水位电极是利用水的导电性测量水位的传感器,当水位高于电极时,电极通过水和测量筒壳体之间形成回路;当水位低于电极时,电极和测量筒壳体之间没有回路。控制器通过检测该信号得到水位状态。
水位电极的公共端请务必接在测量筒的壳体上,切不可接在锅炉壳体或不锈钢外包上,更不能接在电源零线上!虽然这样接线有时也能够使控制器检测到水位,但会使水位检测的可靠性和稳定性下降,甚至可能烧毁控制器输入电路。
应注意保持水电极绝缘体部分的清洁,水垢或其他污物可能使电极两端的绝缘性能降低,导致控制器无法分辨水位(由于绝缘性能降低,电极和公共端之间始终存在回路,控制器检测到的信号就会始终显示有水)。
2.2.5 炉壁温度开关
炉壁温度开关应紧贴锅炉壳体(保温层内)固定,当炉壁温度高于整定值时,温度开关触点信号断开。该信号反映锅炉水位是否低于传感器安装位置,是否可能存在干烧现象,可以作为极限低水位保护的备份,进一步提高锅炉运行的安全性。
2.2.6 燃烧器故障信号
当燃烧器程序控制器检测到燃气压力异常、鼓风机风压异常、火焰中断或未点燃等异常,会立即停炉保护,锁定程控器,并在燃烧器故障灯信号上输出220伏电压信号。控制器检测到该信号后,联锁关闭水泵等受控设备,在屏幕上显示报警信息并发出声光报警,提示司炉人员及时处理。
2.3 控制输出
2.3.1 接线
控制输出线请根据受控电器的功率选用适当截面积的铜质多股软导线,应注意端子接线的牢靠,否则通电后容易导致端子发热烧毁。
请与传感器弱电信号线分开穿管,走线中也应避免与传感器弱电信号线平行。必须平行走线时,请将2个线束间隔15cm或更大距离,避免将电磁干扰过多地导入弱电系统。
2.3.2 燃烧器控制
① 燃烧器控制输出为继电器常开触点的两端,无电源输出。
② 继电器触点容量为10A/220VAC,使用时负载不应大于500W。
③ 燃烧器控制输出可接燃烧器的启停控制端,也可串联在燃烧器的电源回路中。
2.3.3 加热组控制
①控制输出为继电器常开触点的两端,无电源输出。
②继电器触点容量为10A/220VAC,使用时负载不应大于500W。
③应外接适当功率的接触器和漏电保护器驱动加热组。
2.3.4水泵(或补水电磁阀)控制
① 水泵控制输出为继电器常开触点的两端,无电源输出。通常将其串联在水泵的供电回路中。
② 继电器触点容量为10A/220VAC,使用时负载不应大于500W。建议接线时在该继电器回路串联一个20A的保险丝作为过载保护。
③ 如水泵功率大于500W或要求使用三相供电时则应外接适当功率的接触器和热过载继电器。
2.3.5电流输出
本控制器具有一路4~20mA输出通道,可以用来实现连续调节功能,可配接变频器等设备。
